Электросхема Шкода Октавия: схемы электрооборудования Тур 1.9 TDI, A5 и A7

Электросхема Шкода Октавия — это первое, что нужно открыть перед любым ремонтом электрики: поиск обрыва без схемы превращается в многочасовую возню, а с ней — в 15–20 минут точной работы. На этой странице собраны цветные схемы электрооборудования для Октавия Тур (1996–2010) и кратко разобрано, что именно показывает каждая из них.

Все схемы ниже относятся к версии с двигателем 1.9 TDI и применимы к бензиновым 1.6, 1.8 с поправкой на блок управления двигателем. Для Октавия A5 (2004–2013) часть цепей изменилась — отличия отмечены в тексте.

Схемы электрооборудования Шкода Октавия Тур

Ниже — десять базовых схем, которые закрывают 90% ремонтных случаев. Кликните на изображение для просмотра в полном размере.

Схема 1 — Главная цепь питания. Показывает путь тока от аккумулятора через главный предохранитель (140–175 А) к монтажным блокам SA и SB. Если после замены аккумулятора машина не запускается совсем, начинайте именно отсюда: проверьте целостность главного предохранителя и клеммы на минусовой шине.

Схема 2 — Запуск, зарядка, прикуриватель, звуковой сигнал, вентилятор отопителя. Стартер (M1) получает питание через реле K1 и замок зажигания. Генератор (G2) заряжает аккумулятор через регулятор напряжения — нормальное напряжение 13,8–14,4 В. Если сигнал не работает — проверьте реле K24 и предохранитель F18 (15 А) в блоке SA.

Схема 3 — Освещение: габариты, ближний/дальний свет, ДХО, стоп-сигналы. Блок управления светом (E1) получает сигнал от переключателя на рулевой колонке. Стоп-сигналы идут через выключатель на педали тормоза — если один стоп-сигнал не горит, меняйте лампу; если оба сразу — проверьте предохранитель F5 (10 А) и выключатель тормоза.

Схема 4 — Поворотники и противотуманные фары. Реле-прерыватель J2 управляет аварийными и поворотниками. Если указатели поворота мигают вдвое быстрее обычного — перегорела одна из ламп в цепи. Противотуманки задние подключены через отдельный предохранитель F38 (7,5 А).

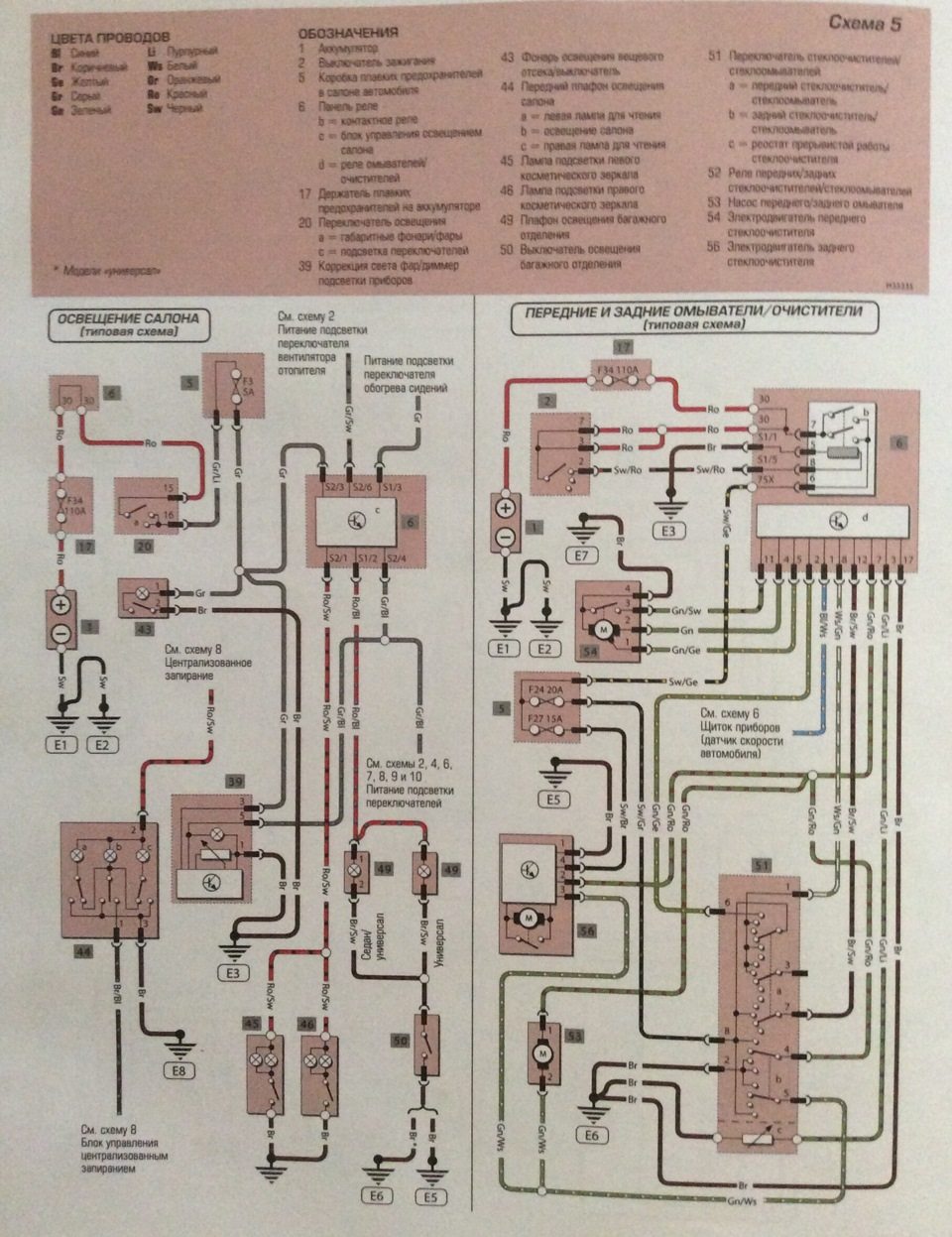

Схема 5 — Освещение салона и омыватели лобового стекла. Плафон салона управляется концевыми выключателями в дверях (G38–G41). Если плафон не гаснет после закрытия двери — неисправен один из концевиков, ищите его по схеме. Насос омывателя (V5) питается от предохранителя F22 (10 А).

Схема 6 — Комбинация приборов. Щиток (J285) получает данные по шине CAN от блоков двигателя, ABS и трансмиссии. Если горит Check Engine или ABS, но сканер не видит блок — проверьте питание и массу самого щитка по этой схеме перед заменой блока управления.

Схема 7 — Стеклоподъёмники. Блок управления стеклоподъёмниками (J386) расположен в двери водителя. Питание — через предохранитель F42 (20 А). Если не работают все стёкла сразу — F42; если только одно — моторчик или кнопка в этой двери. На схеме видны отдельные линии управления каждым стеклом.

Схема 8 — Центральный замок. Блок J362 управляет четырьмя моторчиками замков (V56–V59) и приводом топливного люка. Если ЦЗ не реагирует на пульт — сначала проверьте предохранитель F40 (15 А). Если один замок не срабатывает при нажатии кнопки на двери — неисправен моторчик или концевик этой двери.

Схема 9 — Электропривод зеркал, обогрев заднего стекла, люк. Обогрев заднего стекла (Z1) управляется выключателем E15 и защищён предохранителем F33 (25 А). Если обогрев не работает — проверьте F33, затем целостность нити на стекле (мультиметром от края к краю). Зеркала питаются от F26 (7,5 А).

Схема 10 — ABS и аудиосистема. Блок ABS (J104) питается от отдельного предохранителя F47 (30 А) в блоке SB. Датчики скорости колёс (G44–G47) — двухпроводные, сигнальный и масса. Если лампа ABS горит постоянно — первым делом читайте коды ошибок; если сканер не видит блок, ищите питание и массу J104 по этой схеме.

Расшифровка обозначений и цветов проводов

Каждый провод на схеме Шкода Октавия обозначается двумя буквами цвета: основной цвет / цвет полосы. Стандарт VAG:

• SW — чёрный (Schwarz) — масса
• RT — красный (Rot) — постоянный плюс (+30)
• BR — коричневый (Braun) — масса альтернативная
• GN — зелёный (Grün) — управляющие сигналы
• BL — синий (Blau) — питание через замок зажигания (+15)
• GR — серый (Grau) — сигналы датчиков
• WS — белый (Weiss) — сигнальные цепи
• VI — фиолетовый (Violett) — CAN-шина и диагностика
• GE — жёлтый (Gelb) — подушки безопасности (не трогать без отключения)

Номер в квадратных скобках [224] рядом с проводом — это адрес точки соединения или контакта разъёма, что позволяет найти нужный провод в жгуте без прозвонки всего пучка.

Блок предохранителей SA и SB: что где стоит

На Октавия Тур два монтажных блока:

• Блок SA — в салоне под панелью приборов слева. Основные цепи: освещение, обогревы, омыватели, сигнал.
• Блок SB — в моторном отсеке у аккумулятора. Силовые цепи: вентилятор охлаждения двигателя, ABS, топливный насос, электроусилитель.

Номиналы предохранителей указаны на крышке блока. При замене всегда ставьте предохранитель того же номинала — предохранитель на 20 А вместо 15 А не защитит проводку при коротком замыкании.

Особенности Шкода Октавия A5 (2004–2013)

На поколении A5 электросхема усложнилась: добавилась шина CAN-Comfort, объединившая блоки комфорта — ЦЗ, стеклоподъёмники, зеркала, электропривод сидений. Основные отличия от Тур:

• Блок управления комфортом J393 заменил отдельные реле ЦЗ и стеклоподъёмников
• Датчик дождя E231 управляет дворниками вместо ручного реле
• Освещение реализовано через блок BCM (Body Control Module)
• Предохранители разделены на три блока: SA (салон), SB (двигатель), SC (в правом углу багажника у некоторых версий)

Для диагностики A5 необходим VAG-COM (VCDS) или аналог — многие неисправности кодируются в блоке J393 и не видны без сканера.

Типичные электрические неисправности и нужные схемы

• Не заряжается аккумулятор → Схема 2 (генератор G2, регулятор напряжения). Измерьте напряжение на клеммах при работающем двигателе.
• Не работает один стоп-сигнал → Схема 3. Лампа или соединение в блоке-держателе.
• ЦЗ не реагирует на пульт → Схема 8. Предохранитель F40 или антенна приёмника.
• Не работает одно стекло → Схема 7. Моторчик V147–V150 или выключатель в двери.
• Горит лампа ABS → Схема 10. Сначала сканер, потом питание блока J104.
• Не работает обогрев заднего стекла → Схема 9. F33 (25 А) и целостность нити мультиметром.
• Не работает плафон салона → Схема 5. Концевики дверей G38–G41.
